實驗平臺

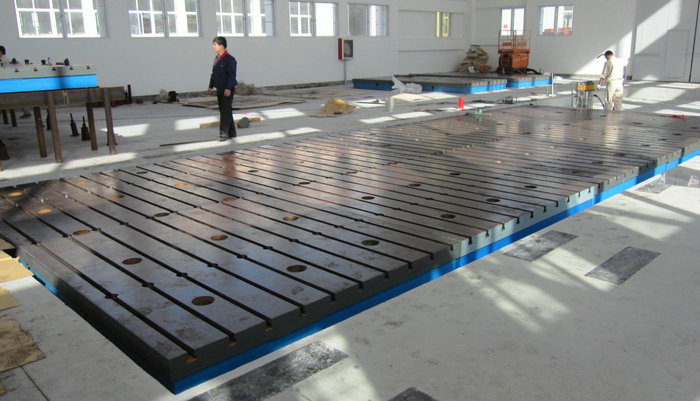

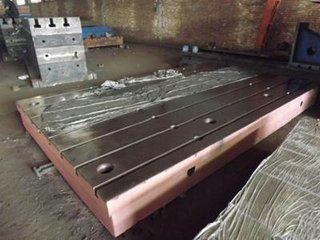

實驗平臺,鑄鐵實驗平臺,性能動力實驗平臺在檢定或精密測試中一般用作基準定位面.或作為實驗工作的輔助工具.實驗平臺工作面有T型槽或圓孔.

訂購熱線：18333443388

簡介：實驗平臺,鑄鐵實驗平臺,性能動力實驗平臺在檢定或精密測試中一般用作基準定位面.或作為實驗工作的輔助工具.實驗平臺工作面有T型槽或圓孔.

實驗平臺,鑄鐵實驗平臺,性能實驗平板,動力實驗平臺在檢定或精密測試中一般用作基準定位面.或作為實驗工作的輔助工具.實驗平臺工作面有T型槽或圓孔.　

實驗平臺簡介及用途：實驗平臺指的是進行實驗的地方，有提供小型實驗的、具有一定規格標準的平面，也有提供大型實驗的儀器設備等。

　實驗平臺在檢定或精密測試中一般用作基準定位面。實驗平臺適用于以涂色法實驗工件表面平面度，或作為實驗工作的輔助工具。

實驗平臺剛度指標規定：在實驗平臺工作面中央每施加250N(1N=0.102kgf)載荷，平板撓度應不超過1 m。試驗時，各級平板的撓度值應不超過00級平板平面度公差值的一半。各種規格的實驗平臺，在工作面中央的集中載荷區域，施加的額定載荷以及允許撓度值具體指標見下表。

規格/mm×mm	對角線d	集中載荷區域?yàn)镈的圓	額定載荷/N	允許撓度值　/m
/mm
160×100	189
160×160	226
250×160	297
250×250	353	120	375	1.5
400×250	472
400×400	566	500	2
630×400	746
630×630	891	190
800×800	1131
1000×630	1182
1000×1000	1414	625	2.5
1250×1250	1768	300	750	3
1600×1000	1887
1600×1600	2262
250×1600	2968	1000	4
4000×2500	4717	1500	6

　實驗平臺技術資料:按GB/4986-85標準制造,，工作面人工鏟刮和機械加工。

實驗平臺規格參數：

規格	精度等級μm					規格	精度等級μm
規格	0級	1級	2級	3級	精刨	規格	0級	1級	2級	3級	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
注：1、表中數值均按標準溫度20℃給定。2、表中公式公式中：d----平板工作面對角線長度、mm。3、距工作面邊緣0.02a（大為20mm）范圍內平面度公差不計，且任意一點都不得高于工作面。
